四球磨斑的測量在四球摩擦磨損試驗中，是一個重要的測量指標。鋼球磨斑的測量是利用經過濟南華興改裝的磨斑顯微鏡來完成的，測量精度為0.01mm。能在不取出鋼球的情況下，對油盒中三個鋼球的磨斑進行測量。

試驗步驟如下：

1、測量時先將油盒放置在與顯微鏡安裝在一起的油盒頭座上，使鋼球?qū)?zhǔn)顯微鏡的物鏡，再轉動調焦手輪，求得清晰的磨斑。

2、然后旋轉橫向測微手輪，使目鏡中十字分劃線的縱線與磨斑左右邊緣分別相切，測微手輪上刻度線讀數的差值，即為磨斑橫向的直徑；

3、同理旋轉縱向測微器，使目鏡中的十字分劃線的橫線分別與磨斑前后邊緣分別相切，縱向測微器上刻度線讀數的差值，即為磨斑縱向的直徑，兩直徑的算術平均值即為該鋼球的平均磨斑直徑。

4、旋轉油盒，用同樣的方法依次測量出另外兩鋼球的平均磨斑直徑。三鋼球平均磨斑直徑的算術平均值即為本次試驗的平均磨斑直徑。

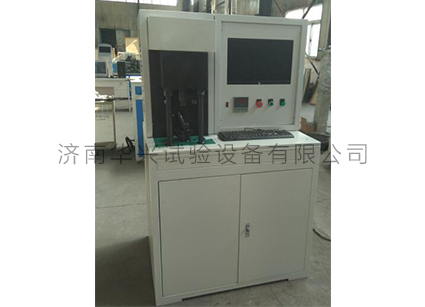

四球摩擦磨損試驗機可選配計算機磨斑測量系統，是專門用于四球摩擦磨損試驗中對磨斑進行測量的系統。它是集光學.微電子.計算機技術于一體的高技術產品，使用方便快捷，測量精度高，重復性好。它將直接對摩斑進行測量,還可對磨斑圖像進行處理.編輯.標注，并可以圖像文件方式保存圖像。 一般情況下，對于同一磨斑，在PB點之前，磨斑讀測數據，橫向數據大于或等于縱向數據，在PB點之后，磨斑讀測數據，縱向數據大于或等于橫向數據，均屬正常。

以上內容針對濟南華興試驗設備有限公司生產的四球摩擦磨損試驗機及磨斑測量系統的使用及簡述，抄襲借用慎重！
