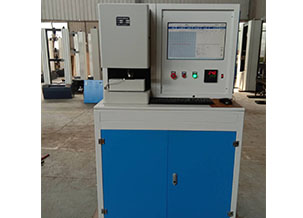

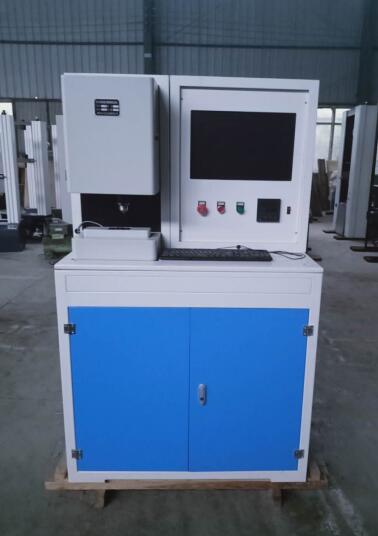

微機控制往復摩擦磨損試驗機

一、產品簡介

本試驗機主要用于對304不銹鋼或45#鋼材料試樣摩擦性能的研究而進行往復摩擦磨損實驗，測試精度高，可靠性強;該試驗機主機由往復運動工作臺工裝、往復運動伺服系統、試驗力自動加載系統和摩擦力測量系統構成。伺服驅動機構驅動摩擦副進行直線往復運動，試驗力由伺服系統自動施加到相對靜止的摩擦副試樣上，試驗力的大小由伺服系統和力傳感器共同調整設定加載到摩擦副試樣上，加壓強度在5-500N范圍內可任意設定，由伺服驅動機構帶動摩擦副進行往復運動，通過試驗測控系統進行摩擦測試過程，從而測得在一定條件壓力下的摩擦力及其摩擦系數。摩擦力、摩擦系數、摩擦?xí)r間等試驗參數均可由操作者在計算機界面上任意設定并由計算機實時控制并顯示，且可繪制相應參數曲線存盤并打印輸出試驗報告。

二、主要技術參數

1、試驗力（正壓力）范圍：1~500 N；

2、試驗力測量精度：±1%，摩擦系數測量精度：1%；

3、往復試驗行程：20 mm（且行程范圍可調）；

4、摩擦力測量范圍：1~100 N，測量精度：1%；

5、往復速度：1~300次/min（可調）；

6、試驗周期控制范圍（試驗轉數）：1~109任意設定；

7、試驗時間控制范圍：1~9999 S(min)；

8、試驗界面顯示溫度、摩擦力、摩擦系數、正壓力等參數，計算機實時控制處理并繪制試驗曲線。（所測量實驗數據自動保存為EXCEL文件，可供提取及后續分析）。

9、5×5 mm;10×10 mm的304不銹鋼或45#鋼的往復摩擦副一套；

10、面壓加壓(HXSY750伺服缸自動加載)系統一套；

11、HXSY300型往復運動工裝一套；

12、往復式摩擦磨損試驗機HXZY8000測控系統（含軟件）一套；

13、聯想或惠普（4G/500G/18.5液晶）計算機一臺；

14、外形尺寸：980X800X1608mm；

15、電源：220V,50Hz  3.5KW。

三、標準配置

1、摩擦磨損試驗機主機一臺；

2、高穩定性伺服驅動系統和調速系統一套；

3、高精度傳感器（正壓力傳感器、摩擦力傳感器）一套；

4、聯想或惠普（4G/500G/18.5液晶）計算機一臺；

5、5×5mm;10×10mm304不銹鋼或45#鋼的往復摩擦副一套；

6、試驗力自動加載系統一套；

7、往復運動工裝一套；

8、往復式摩擦磨損試驗機專用測控系統（含軟件）一套；

9、使用說明書、合格證、保修卡、裝箱單一套。
