試驗機結構簡述:試驗機主機由往復運動工作臺、曲柄連桿機構、往復運動行程調整裝置、試驗力液壓施加系統和摩擦力測量系統構成。變頻調速電機通過1:17減速機驅動曲柄連桿機構轉動從而驅動往復運動工作臺沿直線運動導軌作往復直線運動,試驗力由液壓作動器施加到相對靜止的摩擦偶件上,試驗力的大小由力傳感器電子測量并可由操作者通過旋動試驗力調整手柄來設定......
產 品 說 明:
本試驗機主要用于對塑料拖鏈連接件及滑套等進行往復摩擦磨損實驗,增加相應的附具后,本機還可對其他材料或部件進行往復摩擦磨損實驗。
主要技術指標:
2.1往復試驗行程范圍:±90~±180mm
2.2試驗力施加范圍:1.5~16kN
2.3摩擦力測量范圍:0~3kN
2.4大試樣滑動速度:1000mm/s
2.5大往復速度:80次/分
2.6計算機實時控制處理并繪制曲線

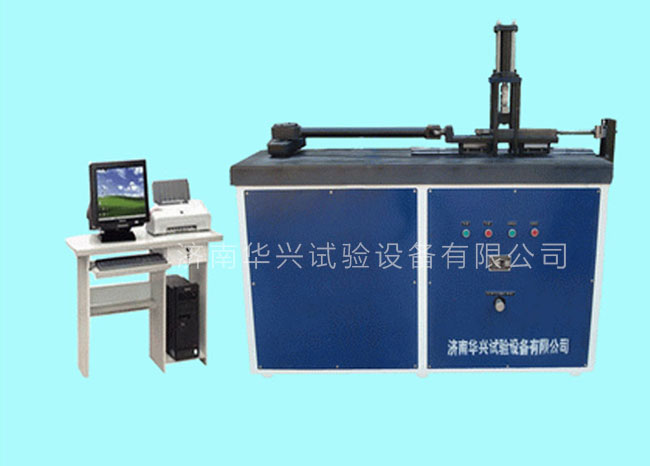

試驗機結構簡述:
試驗機主機由往復運動工作臺、曲柄連桿機構、往復運動行程調整裝置、試驗力液壓施加系統和摩擦力測量系統構成。變頻調速電機通過1:17減速機驅動曲柄連桿機構轉動從而驅動往復運動工作臺沿直線運動導軌作往復直線運動,試驗力由液壓作動器施加到相對靜止的摩擦偶件上,試驗力的大小由力傳感器電子測量并可由操作者通過旋動試驗力調整手柄來設定,另一摩擦偶件即鋼制往復運動工作臺由電機驅動作往復直線運動,從而產生摩擦力,并可計算出摩擦系數=摩擦力/試驗力。
該試驗機可由操作者設定試驗時間或時間次數并自動停車。往復一個周期為一次,試驗速度即單位時間內往復運動的次數,亦可調整及設定,大為80次/分,往復運動行程可由曲柄處調整,大為±180mm,大平均線速度約為1000mm/s。
