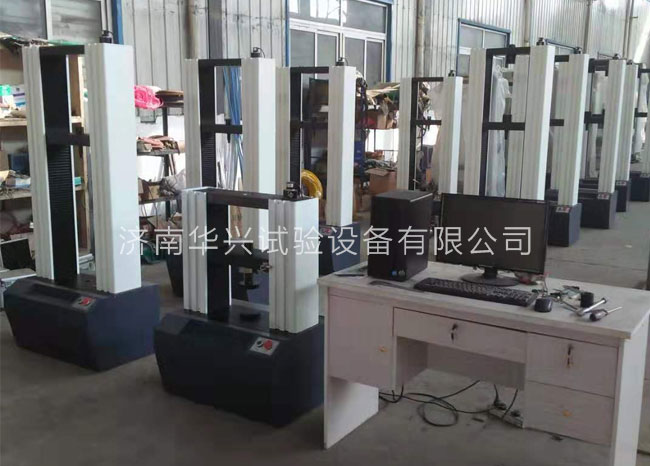

龍門式微機控制電子材料試驗機符合GB/T228-2010《材料室溫拉伸試驗方法》、GB/T7314《材料室溫壓縮試驗方法》GB/T232《材料彎曲試驗方法》等國標要求。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，求出大力、抗拉強度、剪切強度、彎曲強度、壓縮強度、彈性模量、

咨詢熱線：0531-61311696

產品介紹

1、主機

1.1主機采用高鋼度門式框架結構，強度高、變形??；

1.2 采用高精度滾珠絲杠，傳動平穩；

1.3 傳動部分采用圓弧齒同步帶傳動，傳動過程中雙向無間隙；

1.4 采用高穩定性交流伺服電機及驅動系統，確保傳動平穩，力矩穩定，具有過流、過壓、過載等保護裝置；

1.5 夾具經特殊設計，夾持牢固，操作方便，無鉗口滑移現象；

1.6 特殊工藝保證試驗機同軸度，很好的了不規則試樣對傳感器的影隊響。

2、自動控制系統

全數字閉環測控系統具有許多先進的特性和技術創新，主要體現在：

1、實現了試驗力、試樣變形、橫梁位移和試驗進程的全閉環控制；

2、數據采集系統由4路高24位A/D轉換通道組成。分辨率達1/500000，全程不分檔；

3、選用BB、AD、Xilinx等原裝集成器件，全數字化設計；

4、符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；

5、電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

主要技術指標

1. 大試驗力:5KN；10kN；20KN；50KN；100KN（根據需求選擇）

2. 試驗力測量范圍:滿量程的 0.5%--FS

3. 試驗力示值誤差:優于示值±0.5%

4. 試驗力分辨力:大試驗力的±1/500000全程不分檔，且全程分辨率不變

5. 變形測量范圍: 0.5%-FS

6.變形示值誤差：優于示值±1%

7.變形分辨力：大變形的1/300000

8.位移示值誤差：優于示值±1%

9.位移分辨率：0.025um

10.力控速率調節范圍:0.005—5%FS/s

11. 力控速率控制精度:速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)

速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)

12. 變形速率調節范圍：0.005-5%FS/s

13. 變形速率控制精度：速率＜0.05%FS/s時，為設定值的±2%以?xún)?nèi)

速率≥0.05%FS/s時，為設定值的±0.5%以?xún)?nèi)

14. 位移速率調節范圍：0.001-500mm/min

15. 位移速率控制精度：速率＜0.5%FS/s時，為設定值的±1%以?xún)?nèi)

速率≥0.5%FS/s時，為設定值的±0.2%以?xún)?nèi)

16.有效試驗寬度：400mm

17.有效拉伸空間: 600mm

18.有效壓縮空間：600mm
