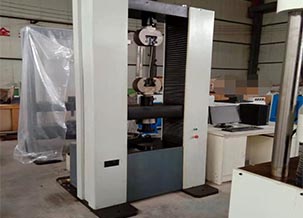

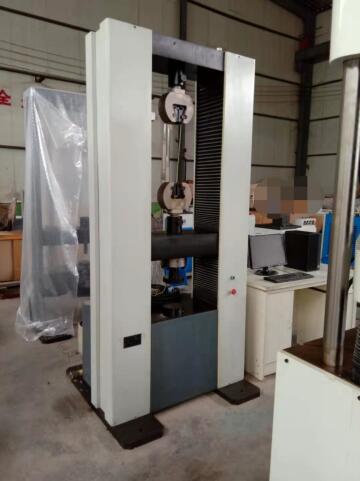

WDW-300D微機控制電子試驗機

一、產品簡介

WDW-300H是根據GB/T16491-2008《電子試驗機》和GB/T2611-2007《試驗機通用技術要求》、GB/T228-2010等標準設計制造的，是專門針對高等院校、科研院所、商檢部門及生產型企業試驗室而設計的新一代微機控制電子試驗機。計算機系統通過全數字控制器，經調速系統控制伺服電機轉動，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗，符合GB/T7314-2005《金屬材料室溫壓縮試驗方法》及GB228-2010《金屬材料室溫拉伸試驗方法》、GB/T232-2010《金屬材料彎曲試驗方法》等標準；另外可根據用戶要求配置不同的試驗附具。在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

四、主要技術指標

1.最大試驗力: 300kN ；

3.試驗力測量范圍: 2-300KN（全程不分檔）；

4.試驗力示值精度:±1%

5.試驗力分辨力：最大試驗力的1/±500000（全程分辨力不變）；

6.變形測量精度: ±1%；

7.變形測量范圍：1%--100%FS；

8.變形分辨力：最大變形量的1/±500000；

9.橫梁速度調節范圍：0.1—500mm/min；

10. 位移示值相對誤差：示值的±1%以內；

16. 具有機械、軟件雙重過載保護

17.計算機顯示、存儲、打印試驗結果、試驗曲線(試驗力-時間、應力-變形、應力-位移位移-時間等試驗曲線)試驗報告；

18.夾緊方式：楔形夾具，氣動夾緊；

19. 有效拉伸空間：600mm；

20. 有效試驗寬度：560mm；

21.電源：220 VAC，三相50/ 60HZ

22. 主機重量：約1500kg。

23、長寬高1100X1050X2360

五、儀器配置

1、試驗機主機  (門式框架結構) 及傳動部分

1.1 高效率低噪音交流伺服電機及伺服驅動器；

1.2 高精度輪輻式負荷傳感器 ：300kN ；

1.3 精密滾珠絲杠 ；

1.4無噪音減速系統（圓弧齒同步帶傳動）;

2、測量控制系統及中文版測控軟件一套；（Win10版本)

3、高精度位移編碼器一套；

4、全套輔具：氣動夾緊或液壓夾緊楔形拉伸夾具（平鉗口：0-20mm，圓鉗口￠6-￠36mm）、壓縮(￠160mm)及彎曲（間距50到250mm可調）試驗輔具各一套；

6、惠普品牌計算機（4G/256G固態/18.5液晶）；

7、技術資料：使用說明書（含軟件光盤）、合格證、裝箱單 、保修單各一份。
